前言

雷達波吸收涂料（簡稱吸波涂料）主要用于涂敷在某目標裝備表面，吸收照射到物體表面的雷達電磁波的能量，從而減小物體表面對電磁波的反射。

吸波涂料吸收電磁波的能力通過吸波涂料的反射率來衡量，在“GJB_2038A-2011_雷達吸波材料反射率測試方法”中規定，可以在實驗室中通過測量一面涂敷有吸波涂料的標準金屬平板試驗樣件的手段來評估吸波涂料的反射率，主要的測量方法有遠場RCS法、弓形法和樣板空間平移法。

NO.1簡介

此處的平板材料是指粘貼在金屬板上的材料，例如各種吸波涂料、吸波材料等。

反射率的定義：在給定波長和極化的條件下，電磁波從同一方向，以同一功率密度入射到雷達吸收材料平面和良導體平面，雷達吸收材料平面與同尺寸良導體平面二者鏡面方向反射功率之比。

對于雷達吸波材料反射率測量的詳細要求及標準可參考《GJB 2038A-2011雷達吸波材料反射率測試方法》。

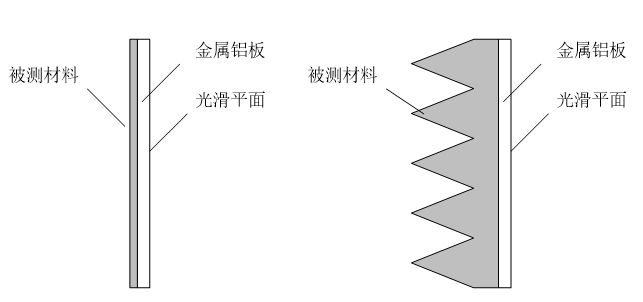

圖1  材料樣板示意圖

通常，為了減小樣板邊緣繞射對測量結果的影響，測量頻率高于6GHz時，樣本尺寸選擇為180mm×180mm；測量頻率低于6GHz時，樣板尺寸選擇為500mm×500mm。

NO.2一般測量過程

a.將系統連接設置到測量目標RCS的狀態，按照需要的測量極化調整緊縮場饋源天線的極化狀態；

b.泡沫支架上不放置任何東西，測量背景，存儲數據；

c.在泡沫支架上放置金屬定標球，測量定標球，存儲數據，然后將定標球取下；

d.自制小型泡沫墩子，用于安裝被測材料樣板，如圖2所示。利用水平尺，貼合金屬板的表面，根據水平尺的指示調整小泡沫片，微調被測材料樣板的俯仰角度，將材料樣板平面垂直于地面擺放；

e.目測，通過調整轉臺角度，使材料樣板的金屬平面那一面朝向來波方向，并且使平面盡量垂直于來波方向。然后控制轉臺順時針/俯視（GJB中規定RCS及材料測量都以逆時針/俯視旋轉的角度進行）轉動5度（假設目測的角度誤差不超過5度）；

f.以材料樣板當前的方位角度位置為起始位置，對金屬平面進行一次“0~10度/間隔0.1度”的點頻RCS測量（本次測量無需定標），獲得一條“回波幅度－角度”曲線，找到曲線上的幅度最大值的方位點。控制轉臺，將材料樣板旋轉到這個方位角度位置上。這個位置就是在方位向上金屬平板垂直于來波方向的方位；

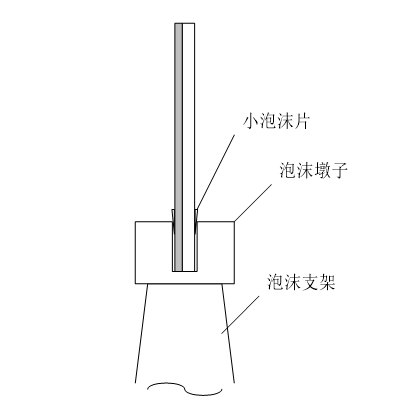

圖2  材料樣板放置示意圖

g.對金屬平面進行一次頻率步進RCS測量，采用之前獲得的背景數據和定標球數據對測量結果進行RCS處理，獲取金屬板的RCS測量結果。選取中心頻點的測量結果，與該尺寸的金屬平板的理論RCS值進行比較，當誤差不超過0.5dB時，可以認為此時金屬平板已經擺放到位。如果誤差較大（必然是測量結果小于理論RCS值），說明金屬平板沒有嚴格垂直于地面，由于存在俯仰角度上的傾斜，導致回波幅度變小。用水平尺重新調整金屬平板的俯仰角度，然后再次對金屬平板進行RCS測量，直到測量結果與金屬平板理論RCS值的誤差不超過0.5dB；

h.控制轉臺，將材料樣板旋轉180度，對材料面進行測量，獲取材料面的回波幅度數據；

i.對材料面和金屬面的回波幅度數據進行軟件距離門截取處理，用處理后的材料面回波幅度數據減去金屬面的回波幅度數據（dB），所得結果即為被測材料的反射率；

j.需要注意的是，由于金屬平板本身的RCS較大，反射回波比較強，為了避免造成矢量網絡接收通道飽和，所以在進行500mm×500mm尺寸的材料樣本測量的時候一般無需使用功率放大器。

NO.3公司產品介紹

針對吸波材料涂層外場測試的需求，我公司專門研發了便攜式垂直反射率檢測儀，用于對已涂覆到武器裝備表面的雷達吸波涂層的性能進行現場快速檢測和診斷，為雷達吸波涂層的維護/修復提供參考數據。

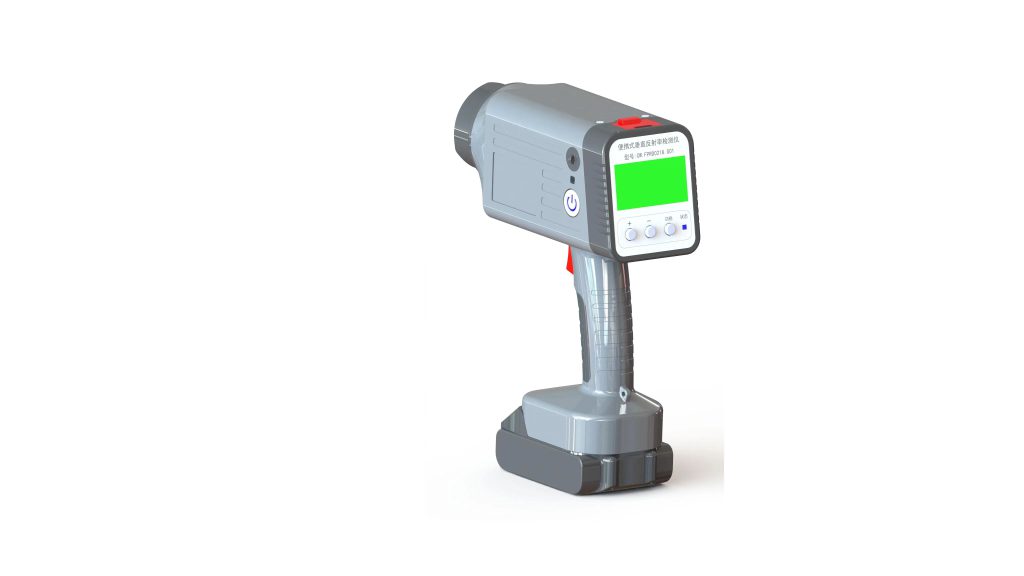

圖三  便攜式垂直反射率檢測儀模型圖
